浅析雪佛龙公司SID在工程项目中的应用
Outline:
马骥
中国石油西南油气田公司川东北高含硫气田开发建设项目部
收稿日期：2012-07-10；修回日期：2012-09-04
作者简介：马骥(1974-)，男，工程师，1995年毕业于重庆建筑大学建筑学专业，目前从事油气田地面工程建设工作。地址：(610061)成都市东大街紫东楼段东方广场A座11楼。E-mail：
maj@petrochina.com.cn.
摘要：SID(安全设计)体系的应用是川东北高含硫气田工程的特点之一。SID通过将人体工程学理念引入工程设计，以帮助实现工作场所的零事故、零伤害目标。介绍了SID体系的特点及其在川东北高含硫项目的运用情况，分析雪佛龙是如何将SID贯彻到项目实施的各个阶段。借鉴雪佛龙在安全设计方面的先进理念，将丰富和完善国内类似项目在工程设计、施工和运营方面的安全管理体系。
关键词：SID 安全设计 规范工作流程 人体工程学 安全性
Initial analysis on the application of Chevron SID in project
Outline:
Ma Ji
PetroChina Southwest Oil & Gasfield Company, Sichuan Northeast High-Sour Gasfield D&C Project Division, Chengdu 610051, Sichuan, China
Abstract: Application of SID (Safety in Design) system is one of the features of Sichuan northeast high sour gas field project. SID introduces ergonomics engineering philosophy to engineering design to assist the realization of zero accident and zero injury goal of work site. This article introduced characteristics of SID system and its application in Sichuan northeast high sulfur project, and analyzed how Chevron implements SID to every phase of project execution. Learning from the advanced philosophy of Chevron on safety design will enrich and improve the safety management system of similar domestic projects in engineering design, construction and operation.
Key words:
SID specification workflow ergonomics safety
SID是安全设计(Safety in Design)的英文缩写，其目的是统一设计，以满足各类生产场所对安全的要求，它是雪佛龙公司根据自有规范，并参考ANSI、API、ASME、ASTM、IEEE等标准中与人体工程学相关的内容编制而成的一本规范，是从人体工程学角度对生产场所的各类设施设计提出的设计要求，并同时适用于正常操作条件和紧急操作条件。
SID共分12个章节，分别为：人行通道、作业空间及设备和物料的运输通道；栏杆；楼梯、坡道、走道和操作平台；爬梯；机械伤害、烫伤和化学品喷溅伤害的防护；电气设备；无障碍设计；安全淋浴、洗眼器及化学风险；标识标记；设备和材料搬运安全设计；海上设施；施工行为[1]。
由于川东北高含硫气田开发存在高风险特点，对生产设施的安全性提出了更高的要求[2]。根据川东北项目设施的适用情况，除了无障碍设计和海上设施两个章节以外，其他SID的要求都得以运用。
1 SID的特点
与一般规范相比，SID具有以下4个特点。
1.1 提供了典型工作流程

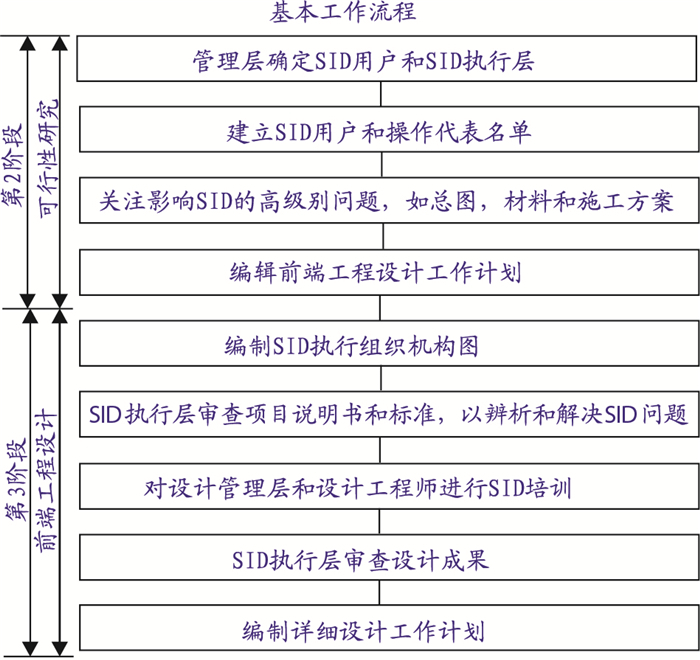

SID提供了实施的典型工作流程。该工作流程是根据以往项目的经验和教训，提出的在实施过程中需要重点考虑的环节。SID对可行性研究、前端工程设计(初步设计阶段)、详细设计(施工图设计)到施工等各阶段都提出了基本的工作流程。图 1所示为可行性研究和前端工程设计的基本工作流程。
此外，SID还提供了每个阶段的详细工作流程范例，描述了业主(包括管理层、SID负责人和相关的运营、HSE等团队)、设计承包商、成套设备供应商和施工承包商在工作流程中的角色和需完成的工作，从最初的建立SID执行层、工作计划到各阶段培训、设计审查、施工监督直至最终的回顾总结。
基本工作流程和详细工作流程示例为SID工作的展开提供了指导性实施方案。另外，相同的工作流程也让每个项目的SID工作的基本框架能够保持一致。只要曾经参与过SID工作的人员，无论是业主项目部的团队还是承包商，都能够很快上手。
1.2 浅显易懂的图表帮助对规范的理解

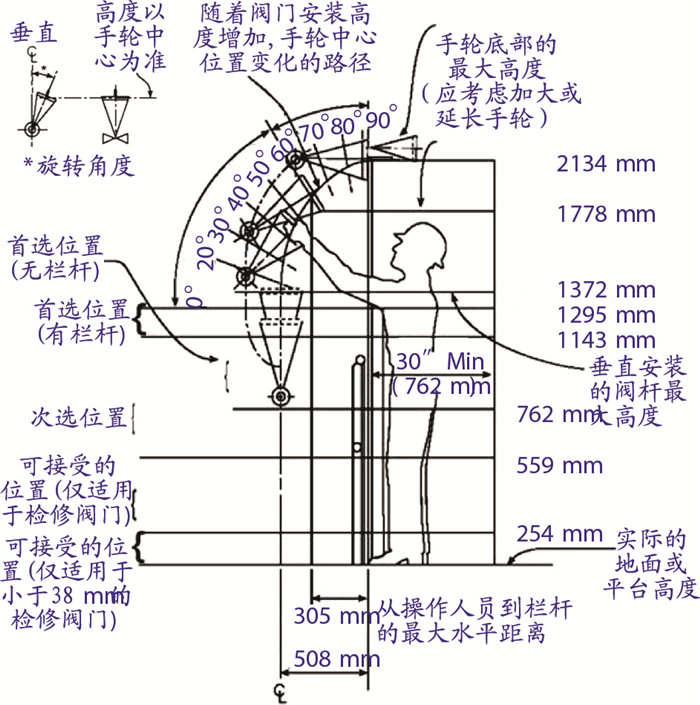

对于规范中的某些具体要求，采用图表的形式直观地表达规范编写人的意图，以加深读者对规范的理解和记忆，还能避免由于理解偏差引起的失误。图 2为阀门的安装位置指南，表示了当阀门手轮不能安装在操作平台的栏杆以内时，阀门手轮安装的首选位置、次选位置和可接受的位置。这样经用图示清晰直观地呈现，读者就更容易理解和记忆。
1.3 提供了相关的标准图纸
对于易标准化的设施，SID直接列出了参考的标准图纸。这些图纸都可以从雪佛龙公司的标准网站上直接下载，使用人可以根据本项目的具体要求对标准图纸稍作调整即可交付施工，不仅节约了设计周期，同时也为大规模的采购和制造创造了必要条件。
1.4 强调培训
SID的培训是分级、分阶段执行的。根据不同的培训对象和项目实施的不同进程而设定不同的培训内容，包括综合培训、定期培训和岗位培训。比如，针对项目管理层和承包商设计人员的培训广度和深度有不同的设定，项目管理层主要对SID做总体介绍和施行SID的优点和重要性；针对承包商设计人员则主要介绍SID的要求、做法和容易出错的重点环节分析。
2 SID在川东北高含硫气田工程中的应用
从川东北高含硫气田工程(以下简称川东北项目)启动阶段，项目管理团队即开始着手将SID体系全面引入到项目中。由于SID涉及到总图、工艺、管道、设备、建筑、结构、电气和仪表等多个专业，并且贯穿于设计、施工、运营和维护等多个阶段，为统筹实施，项目管理团队主要从以下6个方面将SID体系融入到项目中。
2.1 编制工作计划
以SID提供的工作计划模板为基础，川东北项目制定了按项目实施进度编制的各个阶段SID工作计划。从项目可行性研究、前端工程设计、详细设计直到施工阶段，随着项目的深入，逐渐细化工作计划，详细规定出每个阶段应进行的培训和评审活动。
2.2 建立执行架构
在SID的实施计划中，职责主要划分为3个层次，即：①经理层。主要负责倡导SID体系，以确保SID在本部门工作中按计划执行；指定本部门的SID责任人；例外项的决策；参加定期的执行效力和效率评审。②SID专家。协调和领导SID执行程序；确保项目人员得到充分培训，使程序顺利执行；跟踪和定期评估SID执行情况；制定并执行持续改进计划；根据本项目实际提出SID修订项。该层是SID计划的核心，由两名具有SID实施经验的雪佛龙工程师构成，其后还有SID手册的编制单位(雪佛龙能源技术研究院)做技术支持。③SID责任人。审查技术资料，确保符合SID要求；记录项目实施过程中出现的偏差；将偏差报告交给承包商，寻求解决方案，同时报告给SID专家；对必须采取的整改措施进行监督，向SID专家报告偏差解决情况。
2.3 培训
项目组和承包商的相关人员需要接受培训，培训分为3个类别，即：①SID综合培训。目的是使人员全面了解SID手册，熟悉SID手册内容，将SID手册作为参考资料，在设计和制造新设施或改造现有设施过程中将SID要求纳入设计中。②SID定期培训。目的是对SID在实施过程中发生的偏离或疑问进行剖析。③岗位培训。重点培训与项目进展密切相关的具体SID章节要求，目标培训人员是没有参加SID综合培训的项目组成员、承包商人员。
2.4 SID符合性审查
SID责任人对相关的设计和施工过程的成果进行符合性审查，包括对图纸、说明书、3D模型以及样品进行审查，尽可能将偏离的情况在施工之前识别并及时纠正；对施工阶段发现的偏离需要进行评估，并根据偏离的严重程度来确定解决方案。
2.5 评估和持续改进
在每个阶段结束时进行分析，评估SID实行的效果。将有效的审查、识别和解决偏差的情况记录下来，同时还需记录需要改进的环节。
2.6 SID的实施效果
随着川东北项目的进展，SID的实施效果得到充分体现。SID体系在设计阶段的介入，不仅针对工程设计公司的设计文件，而且覆盖了所有设备供应商的设计文件，将与工作场所安全相关的设施均纳入SID控制的范畴。大部分不符合要求的设计在设施建造或设备制造之前即被识别出来，降低了现场返工工程量和费用。在进入施工阶段，SID的管控持续生效，不符合要求的工程实物被鉴别出来后即时得到评估和整改，最终确保工程的本质安全。通过SID体系的实施，各种生产设施的安全性和易用性得到显著提高。
3 SID带来的启示
SID是针对生产场所设施设计，比如通道、阀门安装位置、平台、楼梯、爬梯、栏杆、钢格栅板、防坠落设施等，一般不会涉及生产工艺和流程，并且内容浅显明确，无论是业主团队里的各部门人员还是承包商的人员，只要经过培训都能领会掌握SID的要求和意图。项目各方人员在不同的阶段对SID体系的执行或者监督为最终达到目标提供了保障。雪佛龙公司典型设计方案的可靠度高达98%~99%[3]，如果没有SID做支撑，不可能达到此水准。
以钢质楼梯为例。钢质楼梯在钢结构操作平台和设备平台上都是很常见的设施，SID对楼梯主要有如下一些要求：①楼梯的角度应为30°~40°，最佳角度是38°29'，整个工厂的楼梯宜为同一坡度；②楼梯的踏步高度应为165 mm~203 mm，宽度应为241 mm~279 mm，并且踏步高度和宽度之和宜等于445 mm；③楼梯的宽度应根据SID第一部分中应急疏散评估的结论，可将楼梯宽度设定为1219 mm或914 mm，但不能小于762 mm；④所有的室外钢楼梯都应配备齿状钢格板制成的楼梯踏步板，并且每个楼梯踏步的前缘顶面应易于辨识，而且应为防滑设计，以防止发生滑倒或坠落[1]。
川东北项目根据以上要求进一步明确所有的钢质楼梯踏步高度和宽度统一确定为200 mm和250 mm；楼梯宽度根据应急疏散的要求，确定为1200 mm和800 mm两种规格；新建的楼梯均为统一的坡度。这些明确的要求使整个项目的楼梯设计得到统一，不仅安全适用，并且制造和安装方便。
4 结语
SID作为雪佛龙在全球所有项目中推行的设计方法，突出表现了其优良运作的理念：“设施的设计和建造应能防止人身伤害、疾病和事故的发生，并能以可靠、高效和不伤害环境的方式进行。”
从雪佛龙的做法来看，建立企业自有的安全设计标准和执行体系可以有效地提高工程设计质量，从而达到提高工作场所的安全性的目的，最终能够减少工作场所人员伤害几率。
| [1] |
SID-SU-5106-B. SAFETY IN DESIGN[S]. Chevron U.S.A Inc., 2012.
|
| [2] |
|
| [3] |
奚宁凯.安全设计(SID)在设计阶段中的应用[C].川东北高含硫气田开发建设2009年度优秀论文汇编, 2010.
|
