高含硫气田硫化氢的强腐蚀性威胁着气田的正常开发与生产，严重时甚至造成巨大的经济损失和安全事故[1-2]。国内外为了控制硫化氢腐蚀，多采用添加缓蚀剂的方式进行腐蚀控制。但由于集气管线较长(超过10 km)，传统泵注工艺容易造成管线末段缓蚀剂吸附不均衡，可能引起局部腐蚀。针对这种情况，研究了缓蚀剂涂覆预膜技术在高含硫集气管线上的应用效果，对高含硫集气管线的腐蚀控制具有一定的借鉴意义。
试验管线为一条含H2S/CO2集气管线，基本情况见表 1。
参照JB/T 7901-2001《金属材料实验室均匀腐蚀全浸试验方法》、SY/T 5273-2014《油田采出水处理用缓蚀剂性能指标及评价方法》进行室内缓蚀剂筛选评价，考察缓蚀剂的防腐性能、乳化性能、配伍性能。要求在现场工况中，缓蚀率大于90%、不发生乳化、无沉淀、配伍性能良好，缓蚀剂膜具有良好的适应性。

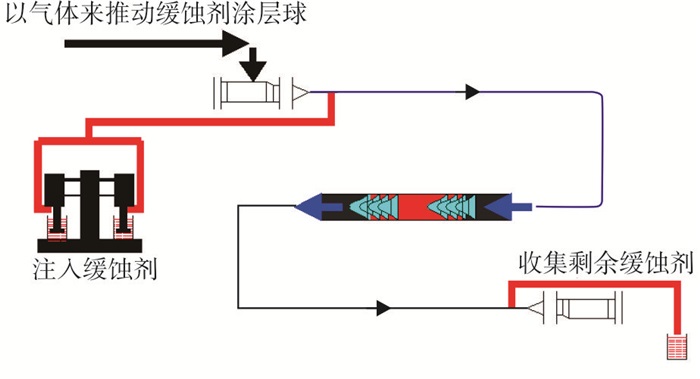

缓蚀剂采用双球定量注入预膜[3-4]，定量注入是通过在主管发送端已建成的缓蚀剂储存段注入预膜所需的缓蚀剂，由两只高密度定量注入球夹载缓蚀剂以天然气为动力推动缓蚀剂均匀通过管道，该注入技术在第二只高密度定量注入球上设有旁路的喷射孔使定量注入的缓蚀剂发生湍流，在缓蚀剂均匀通过管道时实现有效优化预膜。加注工艺如图 1所示。
缓蚀剂加注量按式(1)计算，该公式是根据国外管道预膜用量经验值推算而得出的[5]。
式中：V为预膜量，L；D为管径，cm；L为管长，km。
为了监测缓蚀剂在管线内部各个方向的涂覆效果，应选择能够实现管线全周向监测的腐蚀监测方法。目前，国内外全周相腐蚀监测方法主要包括FSM和无损氢探针技术[6-8]，两种方法的优缺点见表 2。

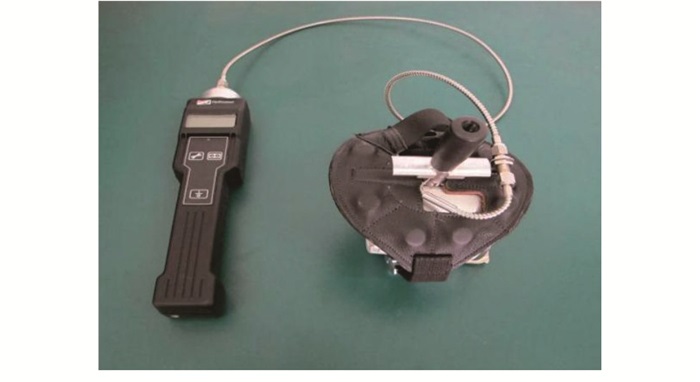

结合现场高含H2S情况，并考虑成本，采用无损氢探针技术对现场预膜效果进行评估。无损氢探针设备型号为Hydrosteel6000(见图 2)，该便携式检测仪适用于腐蚀风险点查找和缓蚀剂效果跟踪。氢探针技术最大的优点是非介入性测量，其原理是通过测量渗透到氢探针中的氢分子量计算氢渗透率。在典型的腐蚀环境下，管道的腐蚀越严重，腐蚀介质渗透进入管道外壁的氢含量就越多，即氢通量越大。

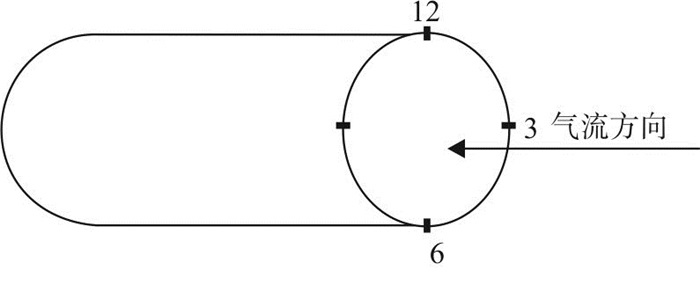

腐蚀监测点位于集气管线末端，沿气流方向顺时针标注12点钟方向、3点钟方向和6点钟方向3个点。通过测量这3个方向的氢通量值，分别判断缓蚀剂在管道上、中、下3个部位的防腐效果，实现全周向监测(见图 3)。
将可用于高酸性气田集输系统的缓蚀剂在5%(w)NaCl盐水中进行防腐性能评价，结果见表 3。评价条件为：5%(w)NaCl盐水，ρ(H2S) 1 000 mg/L，ρ(CO2) 400 mg/L，实验温度40 ℃，常压，试验周期72 h，ρ(缓蚀剂)100 mg/L，材料为L360QS。
实验优选出缓蚀剂A，并进行现场采出水下的缓蚀剂防腐性能评价，结果见表 4。评价条件为：现场采出水，试验温度40℃，常压，试验周期72 h，材料为L360QS。
缓蚀剂A与现场采出水的乳化、配伍性能评价结果见图 4。缓蚀剂A在40 ℃、静置1 h后，与现场采出水无乳化层，不发生乳化。缓蚀剂A与现场水在体积比1:9、40 ℃、静置24 h后，溶液呈均相，上层有黑色油层，无沉淀，配伍性好。
从上述实验结果可知，缓蚀剂A在较低质量浓度(100 mg/L)时，能有效地控制管线腐蚀，且与现场环境具有良好的适应性。

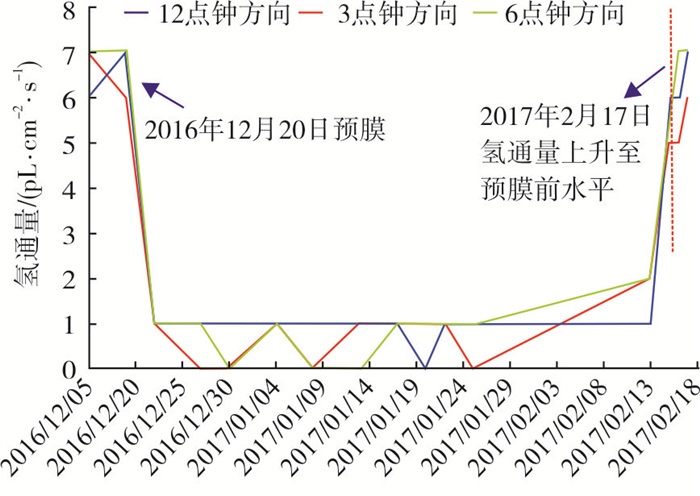

图 5为缓蚀剂涂覆预膜前后管线12点钟、3点钟、6点钟方向3个部位的氢通量监测结果。分析可知，集气管线缓释剂涂覆预膜后，管道上部、中部、下部氢通量监测值明显减小，从6~7 pL/(cm2·s)降低到0~1 pL/(cm2·s)，说明缓蚀剂在管线末端各个方向涂覆均匀，腐蚀得到抑制。随着时间的延长，管线中缓蚀剂浓度逐渐降低，氢通量逐渐上升恢复至涂覆预膜前的数值，涂覆预膜有效保护周期约为58天。
(1) 现场监测结果表明，缓蚀剂涂覆预膜技术能明显控制高含硫集气管线腐蚀，涂覆后缓蚀剂在管线各个方向分布均匀。
(2) 所采用的无损氢探针技术能够实现集气管线全周向腐蚀控制。
(3) 在试验管线上，缓蚀剂A涂覆预膜有效保护周期约为58天。
