石油与天然气化工  2020, Vol. 49 Issue (3): 39-47
甲烷在钯基催化剂上脱氢的分子模拟
牟川淋1 , 蒲韵霜1 , 余洋2 , 邓淇铮1 , 唐子钰1 , 王林元1 , 邓洪波1
1. 西南石油大学化学化工学院;
2. 中国石油西南油气田公司成都天然气化工总厂
收稿日期：2019-12-09
作者简介：牟川淋(1986-), 2014年毕业于四川大学化工学院, 师从教育部“长江学者”特聘教授, 博士学历(工学博士), 现就职于西南石油大学化学化工学院, 研究方向为微反应工艺研究, 已发表SCI论文10余篇, 授权发明专利2项。E-mail：mouchl@163.com.
摘要：为探明甲烷在钯基二聚体催化剂上脱氢反应过程的微观机理, 对甲烷燃烧催化剂的设计与使用提供指导。在M06L/6-311++G(d, p)+SDD//M06L/6-311G(d, p)+LANL2DZ基组水平上, 采用密度泛函理论(DFT)对甲烷在钯基二聚体催化剂(Pd2、PdPt和PdNi)上的脱氢过程进行了研究。对比了甲烷在催化剂Pd2、PdPt和PdNi上反应的能垒(Eb)、活化能(Ea)及反应速率常数(k), 结果表明：CH2→CH是甲烷在二聚体Pd2反应的速率控制步骤(RDS), 而CH3→CH2是催化剂PdPt和PdNi反应的RDS; 钯基二聚体催化剂对甲烷脱氢的催化活性顺序为PdPt＞Pd2＞PdNi; 抗积炭性能顺序为PdNi＞Pd2＞PdPt。PdPt适用于要求催化效率较高的项目, 而抗积炭性能较好的PdNi催化剂可用于大型工业催化。
关键词：甲烷脱氢    密度泛函理论    钯基催化剂    二聚体催化剂
Molecular simulation of methane dehydrogenation on Pd-based catalysts
Mou Chuanlin1 , Pu Yunshuang1 , Yu Yang2 , Deng Qizheng1 , Tang Ziyu1 , Wang Linyuan1 , Deng Hongbo1
1. School of Chemistry and Chemical Engineering, Southwest Petroleum University, Chengdu, Sichuan, China;
2. Chengdu Natural Gas Chemical Plant General, PetroChina Southwest Oil & Gasfield Company, Chengdu, Sichuan, China
Abstract: The study of the mechanism of methane dehydrogenation on Pd-based dimer catalyst can provide a guidance for the design and selection of catalyst on methane combustion. The processes of methane dehydrogenation on three Pd-based dimer catalysts (Pd2, PdPt and PdNi) are investigated using the density functional theory (DFT) calculation under the M06L/6-311++G(d, p)+SDD//M06L/6-311G(d, p)+LANL2DZ level. The energy barrier (Eb), activation energy (Ea), and reaction rate constant (k) of methane dehydrogenation on Pd2, PdPt and PdNi are compared. The results indicate that CH2→CH is the rate-determining step (RDS) for methane dehydrogenation on dimer Pd2, while CH3→CH2 is the RDS on PdPt and PdNi; the catalytic activity for methane dehydrogenation on Pd-based dimer catalyst follows the order of PdPt > Pd2 > PdNi; the anti-carbon performance follows the order of PdNi > Pd2 > PdPt. PdPt is suitable for those cases requiring higher catalytic efficiency, while PdNi catalyst is suitable for large-scale industrial production due to the good anti-carbon property.
Key words: methane dehydrogenation    density functional theory    Pd-based catalyst    dimer catalyst

环境污染及能源短缺的问题逐渐引起了人们的高度重视, 天然气具有储量丰富、价格低廉和实用性高等优点, 是理想的能源之一。然而, 由于天然气的不完全燃烧会导致NO2和CO等其他环境污染物的产生, 解决这个问题最有效的方法之一, 就是利用催化剂在低温下实现高效燃烧, 即催化燃烧[1]。要实现CH4的高效燃烧, C-H键的活化是关键步骤[2-4]。因此, 研究甲烷在催化剂作用下的脱氢过程, 有利于找到提高甲烷燃烧效率的途径。Li等[5]在研究甲烷分子在铂原子(CH4-Pt)上的活化机制时, 发现了一种新的低能量的脱氢途径。对于金属催化剂来说, 单原子催化剂因其尺寸最小, 能够最大限度地提高金属原子的使用效率, 这对于贵金属催化剂尤为重要[6-9]。然而, 二聚体同样作为小尺寸的催化剂, 与单原子催化剂在催化活性上存在差异。Sun等[10]对甲烷在Fe原子以及二聚体Fe2的C-H键活化比较中发现, Fe2的催化活性高出Fe原子1~3倍。由于在二聚体催化剂中选择不同的两种金属, 双金属之间存在相互影响, 因此双金属二聚体催化剂能够进一步调节其催化性能。Wang等[11]比较了C-H在二聚体Pt2和PtNi催化剂上的活化能和热力学参数, 发现两种催化剂上CH的形成是甲烷活化的RDS, 并且铂二聚体Pt2的活性和抗炭沉积性能高于双金属催化剂PtNi。He等[12]采用DFT的B3LYP法对二聚体催化剂Ni2、NiCo和NiCu上甲烷脱氢反应进行了计算, 得出NiCo具有较高的活性和抗炭沉积能力, 在甲烷催化燃烧中表现出比其他两种催化剂更好的性能。钯基催化剂由于其较高的催化活性而被广泛关注。然而, 对于钯基二聚体催化剂的甲烷脱氢反应过程, 如过渡态和中间体, 目前还不清楚。本研究采用密度泛函理论(DFT)中的M06L的方法, 在M06L/6-311++G(d, p)+SDD//M06L/6-311G(d, p)+LANL2DZ基组水平对甲烷在二聚体Pd2和PdPt、PdNi催化剂上的脱氢过程进行了系统研究。基于催化剂Pd2、PdPt和PdNi上CHx(x=0~3)和H的共吸附, 通过寻找反应过渡态来获得催化剂与甲烷反应的中间体, 对比了甲烷与催化剂反应的几何优化结构、能垒、活化能和反应速率常数。为研究甲烷在钯基二聚体催化剂上脱氢的微观机理提供了参考, 对甲烷燃烧催化剂的选择具有一定的指导作用。

1 计算部分
1.1 计算方法

采用Gaussian 09程序包中的DFT方法中的M06L, 此密度泛函已被成功地应用于吸附和催化反应的研究[13-15], 特别是对含有过渡金属体系的研究具有广泛的准确性[16-17]。在M06L/6-311G(d, p)+LANL2DZ基组水平上(C、H原子使用基组6-311G(d, p), 金属原子Pd、Pt、Ni使用赝势基组LANL2DZ)对甲烷在二聚体催化剂Pd2、PdPt和PdNi上脱氢过程中的反应物、中间体、过渡态以及产物的构型进行了几何结构优化, 并在相同水平上对中间体和过渡态进行了频率计算。对每个过渡态进行内禀反应坐标(IRC)计算, 保证优化后的过渡态正确连接反应物和产物。为了得到更精确的结果, 在M06L/6-311++G(d, p)+SDD基组水平上对反应路线上各驻点进行了单点能计算。根据过渡态理论, 能量(Eb)由过渡态和初始状态之间的吉布斯自由能的差异呈现。反应能(Er)由最终状态和初始状态之间的焓差给出。

$ {E_{\rm{b}}} = \Delta {G^ \ne } = {G^{{\rm{TS}}}} - {G^{{\rm{IS}}}} $ (1)
$ E_{\mathrm{r}}=H^{\mathrm{FS}}-H^{\mathrm{IS}} $ (2)

式中：GIS、GTS分别为吉布斯自由能初始状态和过渡状态; HIS、HFS分别为初始状态和最终状态的焓, kJ/mol。

在甲烷活化的DFT研究中, 在Gaussian 09压力和温度保持恒定。由Eyring公式的热力学表达式结合Arrhenius公式, 以及反应中的热力学、动力学参数, 可以得到反应过程中的活化能(Ea), 指前因子(A)和反应速率常数(k)[18]。

$ E_{\mathrm{a}}=\Delta H^{\neq}+n R T(n=1) $ (3)
$ \Delta G^{\neq}=-R T \ln k^{\neq}=\Delta H^{\neq}-T \Delta S^{\neq} $ (4)
$ A = \frac{{{k_B}T}}{h}{\rm{e}} \cdot \exp \left( {\frac{{\Delta {S^ \ne }}}{R}} \right)(n = 1) $ (5)
$ k = \frac{{{k_B}T}}{h}\exp \left( {\frac{{\Delta {S^ \ne }}}{R}} \right)\exp \left( { - \frac{{\Delta {H^ \ne }}}{{RT}}} \right) $ (6)

式中：T为反应温度, K; R为气体常数, J/(mol·K); ΔH≠为过渡态和初始态的焓差, kJ/mol; n为反应中涉及的分子数, n=1;ΔS≠为过渡态和初始状态之间的熵差, J/(mol·K); kB为玻耳兹曼常数, J/K; h为普朗克常数, J·s; k≠为热力学平衡常数。

1.2 反应机理

甲烷的脱氢过程由5个步骤组成[3, 10-11, 19], 其反应途径如下所示：

$ {\rm{C}}{{\rm{H}}_4} + {\rm{M}} \to {\rm{C}}{{\rm{H}}_3}({\rm{s}}) + {\rm{H}}({\rm{s}})\left( {{\rm{M}} = {\rm{P}}{{\rm{d}}_2}, {\rm{PdPt}}, {\rm{PdNi}}} \right) $ (Ⅰ)
$ \mathrm{CH}_{3}(\mathrm{s}) \rightarrow \mathrm{CH}_{2}(\mathrm{s})+\mathrm{H}(\mathrm{s}) $ (Ⅱ)
$ \mathrm{H}(\mathrm{s})+\mathrm{H}(\mathrm{s}) \rightarrow \mathrm{H}_{2} $ (Ⅲ)
$ \mathrm{CH}_{2}(\mathrm{s}) \rightarrow \mathrm{CH}(\mathrm{s})+\mathrm{H}(\mathrm{s}) $ (Ⅳ)
$ \mathrm{CH}(\mathrm{s}) \rightarrow \mathrm{C}(\mathrm{s})+\mathrm{H}(\mathrm{s}) $ (Ⅴ)
2 结果与讨论
2.1 甲烷脱氢的几何结构优化比较

甲烷在钯二聚体Pd2上脱氢的反应物、中间体、产物、过渡态的优化结构和过渡态的虚频值如图 1所示。在反应物IM1中, 靠近催化剂的两个C-H键均有不同程度的伸长, 最长的C-H键键长为1.142 Å(1 Å=0.1 nm, 下同)。在过渡态TS1-2中, C-H键断裂, H原子向Pd原子靠近, CH3吸附在另一个Pd原子上, 此时H-Pd键长为1.790 Å, C-Pd键长为2.083 Å。在IM2中, 从CH4上脱下来的H原子与Pd原子形成单键, H-Pd键键长为1.655 Å。接着, 第二个C-H键断裂, 因为CH2是不饱和基团, 所以其最稳定的吸附构型是与两个Pd原子结合形成桥位吸附。H原子被吸附到另一个Pd原子上, 两个H-Pd键在IM3中有不同程度的延伸, 键长分别为1.602 Å和1.666 Å。反应继续, H原子发生转移, 与另外一个H原子结合形成H2。第三个C-H键断裂, H向催化剂中Pd原子上转移, 并形成单键, 键长为1.600 Å。第四个C-H键断裂, 最后在产物IM7上, C与H共吸附在两个Pd原子上, C-Pd键长为1.806 Å, H-Pd键长为1.597 Å。每个优化反应物、产物和中间体的振动频率值均为正, 表明其空间结构稳定。优化后的过渡态结构有且只有一个虚频, 表明过渡态是合理的。IRC计算已确认过渡态正确连接相关的反应物和产物。

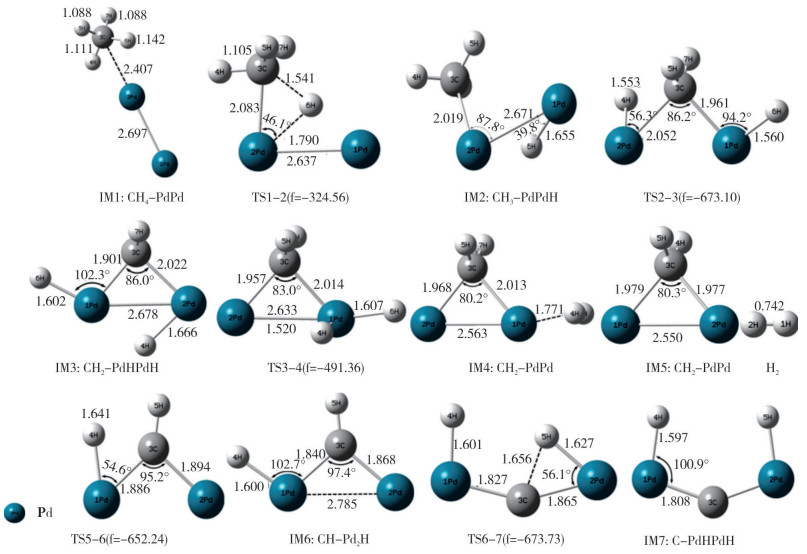

图 1     甲烷在Pd2上脱氢过程(键单元:Å, 频率:cm-1)

甲烷在催化剂Pd2与在PdPt和PdNi上的脱氢反应途径有一定的区别。甲烷在二聚体PdPt和PdNi上的脱氢反应途径分别如图 2及图 3所示。甲烷在双金属催化剂PdPt和PdNi的反应中, 第一个C-H键断裂, H原子吸附到特征原子(Pt、Ni)上。在Pd2催化剂上, 由于其本身无极性, 两个H原子分别吸附在两个Pd原子上, 而催化剂PdPt和PdNi两种金属原子之间存在极性, 脱下来的两个H原子均吸附在特征原子上(Pt、Ni)。接着, 特征原子上的两个H原子结合形成H2, 说明甲烷在二聚体催化剂PdPt和PdNi上脱氢反应主要在特征原子(Pt、Ni)上进行, 而Pd原子对反应起辅助作用。

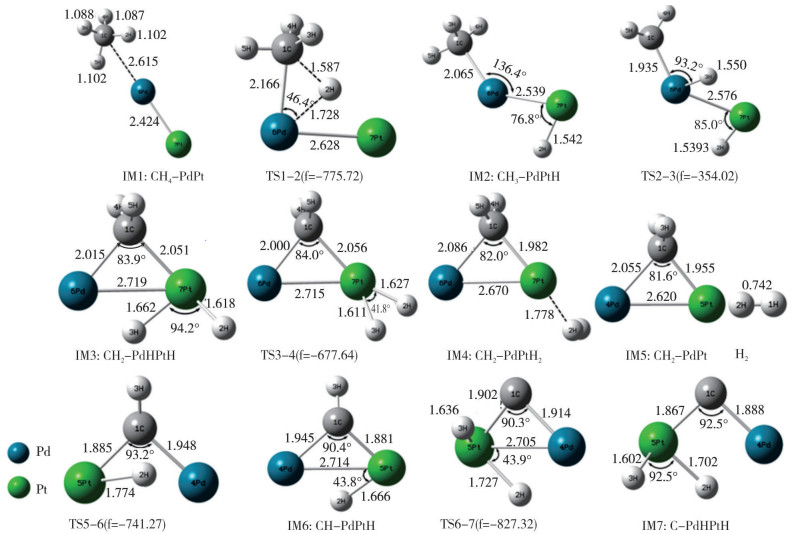

图 2     甲烷在PdPt上脱氢过程(键单元: Å，频率: cm-1)

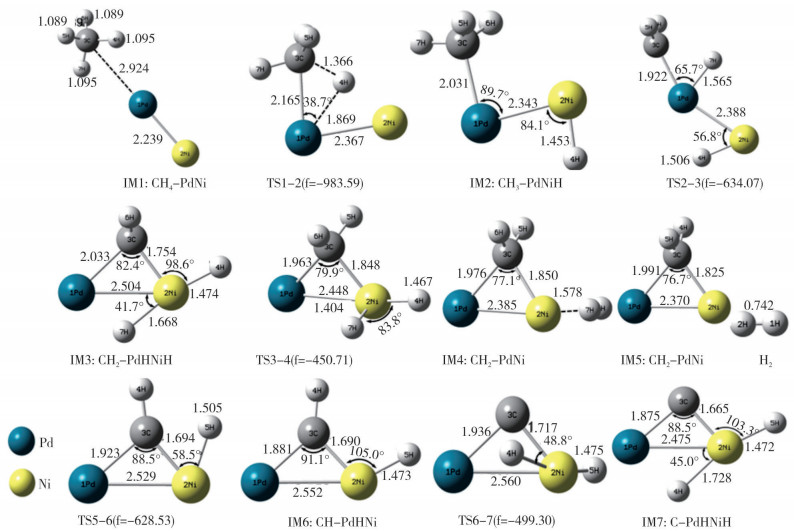

图 3     甲烷在PdNi上脱氢过程(键单元:Å，频率: cm-1)

2.2 甲烷脱氢的能垒比较

甲烷在二聚体Pd2上脱氢的势能分布如图 4及表 1所示。第一个C-H断裂(IM1→IM2), 克服的能量为Eb=12.78 kJ/mol。第二个C-H键断裂(IM2→IM3), Eb=46.58 kJ/mol。IM3→IM4是形成H2的过程。然后CH2吸收热量, 第三个C-H键断裂(IM5→IM6), Eb =162.04 kJ/mol。第四个C-H键断裂(IM6→IM7), 生成C和H共吸附在催化剂上, Eb =154.97 kJ/mol。在二聚体Pd2催化剂上, 可以发现第三个C-H键裂解的能量势垒比其他3个C-H键裂解的能量势垒要高。因此, 可以初步说明第三个C-H键裂解(IM5→IM6)可以作为CH4完全脱氢的速率控制步骤(RDS)。

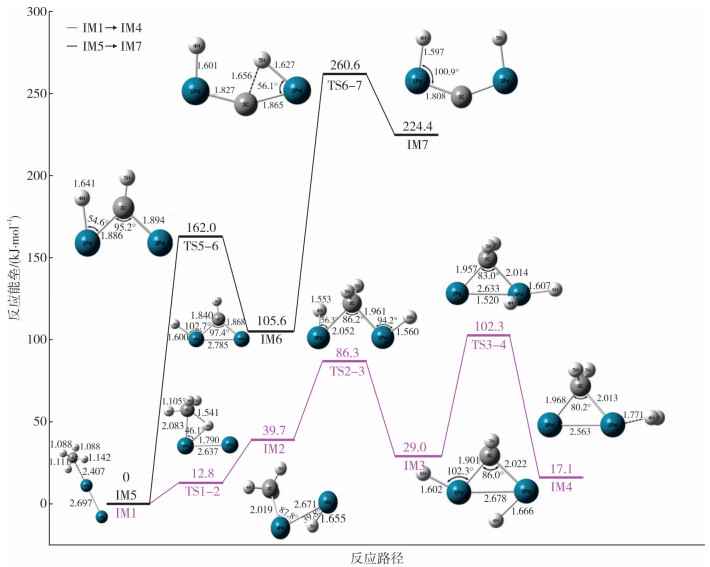

图 4     甲烷在催化剂Pd2上脱氢过程中的反应途径

表 1    甲烷在Pd2上脱氢过程参数

甲烷在催化剂PdPt上脱氢的势能分布如图 5及表 2所示。在整个脱氢反应过程中, 第二个C-H裂解的能量势垒最大(Eb=152.30 kJ/mol), 因此初步确定第二个C-H键裂解为甲烷在二聚体催化剂PdPt脱氢过程中的RDS。

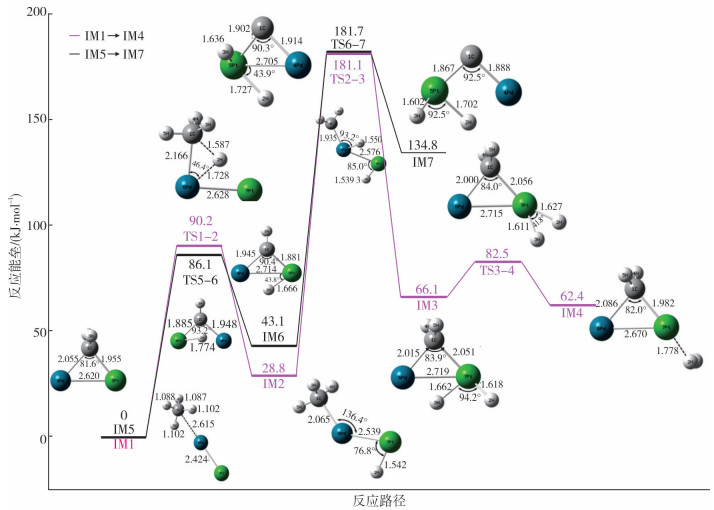

图 5     甲烷在催化剂PdPt上脱氢过程中的反应途径

表 2    甲烷在PdPt上脱氢过程参数

甲烷在催化剂PdNi上脱氢的能垒变化如图 6及表 3所示。在整个脱氢反应过程中, 第二个C-H键断裂的能量势垒最大(Eb=178.10 kJ/mol), 可初步确定第二个C-H键断裂为甲烷在二聚体催化剂PdNi上脱氢过程中的RDS。整个反应过程中, 甲烷在二聚体Pd2上第三个C-H键断裂克服的能垒最大(Eb =162.04 kJ/mol), 在催化剂PdPt、PdNi上第二个C-H键断裂克服的能垒最大, 分别为152.30 kJ/mol、178.10 kJ/mol。因此, 比较甲烷在3种二聚体催化剂上反应的最大能垒, 可初步预测PdPt具有比Pd2和PdNi催化剂更高的催化活性。

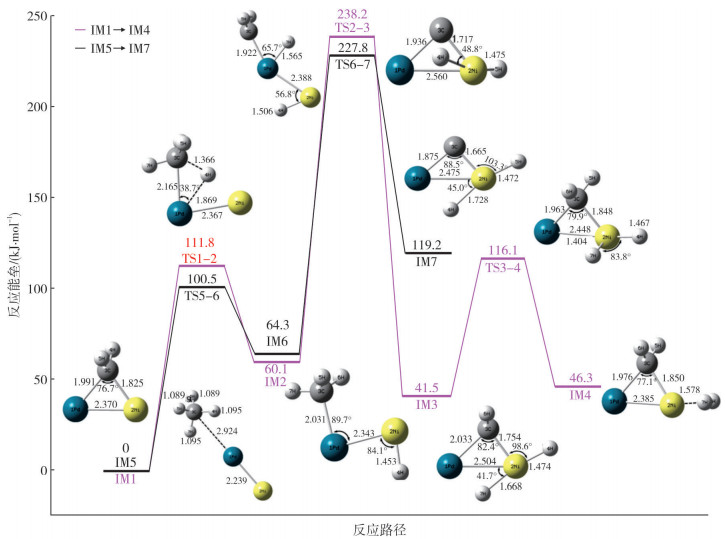

图 6     甲烷在催化剂PdNi上脱氢过程中的反应途径

表 3    甲烷在PdNi上脱氢过程参数

2.3 甲烷脱氢的热力学和动力学比较

甲烷在催化剂Pd2上的脱氢过程的热力学和Arrhenius参数如表 4所示。在二聚体Pd2上CH4→CH3(IM1→IM2)反应活化能Ea=12.88 kJ/mol, 反应速率常数k=3.57×1010 s-1。反应CH3→CH2 (IM2→IM3)发生, Ea=45.08 kJ/mol, k=4.24×104 s-1。对于H(s)+H(s)→H2(IM3→IM4), Ea=74.32 kJ/mol, k=8.75×10-1 s-1。CH2→CH(IM5→IM6)的反应活化能最大(Ea=167.69 kJ/mol), 反应速率常数为最小值(k=2.46×10-16 s-1)。反应CH→C(IM6→IM7)发生, Ea=159.54 kJ/mol, k=4.25×10-15 s-1。这表明CH2→CH反应是最困难的, 对所有基本步骤之间的反应总速率具有最大的影响, 进一步说明CH2→CH是甲烷在二聚体Pd2反应的RDS。在之前的研究中, 甲烷在Pd(111)上脱氢的RDS为CH3→CH2的形成[20], 而在Pd(100)上脱氢的RDS为CH4→CH3的形成[21], 这说明甲烷脱氢反应的RDS具有敏感性。

表 4    在298 K时Pd2上甲烷脱氢的热力学和Arrhenius参数

甲烷在催化剂PdPt、PdNi上的脱氢过程的热力学和Arrhenius参数分别如表 5和表 6所示。在双金属PdPt中, IM2→IM3的反应活化能(Ea=151.61 kJ/mol)是最大的, 而反应速率常数(k=1.25×10-14 s-1)是整个反应中最小的。同样, 甲烷在双金属PdNi中, IM2→IM3反应活化能也最大(Ea=175.89 kJ/mol), 反应速率常数最小(k=3.76×10-19 s-1)。因此, 说明反应CH3→CH2是催化剂PdPt、PdNi上甲烷活化的RDS。

表 5    在298 K时PdPt上甲烷脱氢的热力学和Arrhenius参数

表 6    在298 K时PdNi上甲烷脱氢的热力学和Arrhenius参数

在整个脱氢反应中, CH2→CH是二聚体Pd2的RDS, 而CH3→CH2是催化剂PdPt和PdNi的RDS, 说明甲烷脱氢反应的速率控制步骤对催化剂具有敏感性。在3种催化剂的RDS反应上, 催化剂PdPt的活化能最小(Ea=151.61 kJ/mol), PdNi活化能最大(Ea=175.89 kJ/mol), 催化剂PdPt上脱氢的反应速率常数(k=1.25×10-14 s-1)大于Pd2对甲烷脱氢的反应速率常数(k=2.46×10-16 s-1), PdNi的反应速率常数是最小的(k=3.76×10-19 s-1), 这表明催化剂活性由大到小为PdPt＞Pd2＞PdNi。反应CH(s)→C(s)+H(s)可评价炭沉积的作用, 活化能越大, 反应速率常数越小, 说明越能抗炭沉积。在PdNi催化剂上活化能最大(Ea=165.49 kJ/mol), 反应速率最小(k=1.33×10-16 s-1), 说明PdNi催化剂更能抗炭沉积。

3 结论

本研究采用密度泛函理论(DFT)中的M06L的方法, 在M06L/6-311++G(d, p)+SDD//M06L/6-311G(d, p)+LANL2DZ基组水平上, 对甲烷在二聚体Pd2和PdPt、PdNi催化剂上的脱氢过程进行了系统研究。研究结果如下：

(1) 反应CH2→CH是甲烷在催化剂Pd2上反应的RDS, 而反应CH3→CH2是甲烷在催化剂PdPt和PdNi上反应的RDS。

(2) 甲烷在3种催化剂反应的RDS上, 其活化能从大到小依次为：PdNi(Ea=175.89 kJ/mol)> Pd2(Ea=167.69 kJ/mol)>PdPt(Ea=151.61 kJ/mol), 反应速率常数从大到小依次为：PdPt(k=1.25×10-14 s-1)>Pd2(k=2.46×10-16 s-1)>PdNi(k=3.76×10-19 s-1)。从催化活性这方面来看, 3种催化剂中PdPt的催化活性最高。

(3) 在反应CH→C中, 甲烷在3种催化剂上反应的活化能从大到小依次为：PdNi(Ea=165.49 kJ/mol)>Pd2(Ea=159.54 kJ/mol)>PdPt(Ea=141.63 kJ/mol), 反应速率常数从大到小依次为：PdPt(k=3.11×10-12 s-1)>Pd2(k=4.25×10-15 s-1)>PdNi(k=1.33×10-16 s-1)。从抗积炭性能来看, PdNi抗炭沉积性能良好。

(4) 从催化活性来看, 催化剂PdPt反应速率常数最大, 催化活性最好, 适用于要求催化效率更高的项目。而催化剂PdNi催化效果虽不如Pd2、PdPt, 但PdNi抗炭沉积性能良好且成本低, 适合大型工业化项目。

参考文献
[1]
PENG J X, WANG S D. Performance and characterization of supported metal catalysts for complete oxidation of formaldehyde at low temperatures[J]. Applied Catalysis B: Environmental, 2007, 73(3/4): 282-291.
[2]
张泽树, 李经纬, 易婷, 等. 调控尖晶石Co3+和Ni3+表面密度来提高催化甲烷氧化活性[J]. 催化学报, 2018, 39(7): 1228-1239.
[3]
李建辉, 夏文生, 万惠霖. Nb+离子活化甲烷脱氢反应机理密度泛函(DFT)研究[J]. 高等学校化学学报, 2006, 27(12): 2357-2361. DOI:10.3321/j.issn:0251-0790.2006.12.021
[4]
胡安华, 常亮, 左智伟. 甲烷均相转化研究进展[J]. 科学通报, 2019, 64(18): 1878-1886.
[5]
LI X, WANG L C. Methane activation on Pt and Pt4: a density functional theory study[J]. The Journal of Physical Chemistry B, 2007, 111(7): 1657-1663. DOI:10.1021/jp065288e
[6]
AU C T, NG C F, LIAO M S. Methane dissociation and syngas formation on Ru, Os, Rh, Ir, Pd, Pt, Cu, Ag, and Au: a theoretical study[J]. Journal of Catalysis, 1999, 185(1): 12-22. DOI:10.1006/jcat.1999.2498
[7]
YOSHIZAWA K. Methane inversion on transition metal ions: a possible mechanism for stereochemical scrambling in metal-catalyzed alkane hydroxylations[J]. Journal of Organometallic Chemistry, 2001, 635(1/2): 100-109.
[8]
孙晓颖, 刘美君, 黄瑶瑶, 等. 单原子铂和氮化硼载体之间电子作用及其对丙烷脱氢反应催化性能的影响[J]. 催化学报, 2019, 40(6): 819-827.
[9]
王丽琼, 黄亮, 梁峰, 等. 单原子催化剂的制备、表征及催化性能[J]. 催化学报, 2017, 38(9): 1528-1539.
[10]
SUN Q, LI Z, DU A J, et al. Theoretical study of two states reactivity of methane activation on iron atom and iron dimer[J]. Fuel, 2012, 96: 291-297. DOI:10.1016/j.fuel.2011.12.060
[11]
WANG R R, RAN J Y, QI W J, et al. A comparison of methane activation on catalysts Pt2 and PtNi[J]. Computational and Theoretical Chemistry, 2015, 1073: 94-101. DOI:10.1016/j.comptc.2015.08.016
[12]
HE J, YANG Z Q, DING C L, et al. Methane dehydrogenation and oxidation process over Ni-based bimetallic catalysts[J]. Fuel, 2018, 226: 400-409. DOI:10.1016/j.fuel.2018.04.031
[13]
杨一诺, 张琪, 石景, 等. Mn(Ⅰ)催化亚胺和炔烃脱氢偶联反应的机理研究[J]. 化学学报, 2016, 74(5): 422-428.
[14]
刘春光, 张含玉, 蒋梦绪. 单锰取代的Keggin型多酸吸附大气小分子X(X=H2O, N2, O2, NO, N2O, CO和CO2)的密度泛函理论计算研究[J]. 无机化学学报, 2018, 34(6): 1127-1136.
[15]
BOEKFA B, TREESUKOL P, INJONGKOL Y, et al. The activation of methane on Ru, Rh, and Pd decorated carbon nanotube and boron nitride nanotube: a DFT study[J]. Catalysts, 2018, 8(5): 190. DOI:10.3390/catal8050190
[16]
DINDA S, CHIU C C, GENEST A, et al. Evaluation of density functionals for elementary steps of selective oxidation reactions[J]. Computational and Theoretical Chemistry, 2016, 1101: 36-45.
[17]
SHI Y K, ZHEN H L, FAN K N. Validation of density functional methods for the calculation of small gold clusters[J]. The Journal of Physical Chemistry A, 2010, 114(37): 10297-10308. DOI:10.1021/jp105428b
[18]
GOKHALE A A, KANDOI S, GREELEY J P, et al. Molecular-level descriptions of surface chemistry in kinetic models using density functional theory[J]. Chemical Engineering Science, 2004, 59(22/23): 4679-4691.
[19]
范琛, 朱贻安, 周兴贵. 镍基双金属催化剂上甲烷脱氢反应的密度泛函理论[J]. 化学反应工程与工艺, 2012, 28(2): 117-121. DOI:10.3969/j.issn.1001-7631.2012.02.004
[20]
ZHAO J, LU L, JIE X, et al. Density functional periodic study of the dehydrogenation of methane on Pd (111) surface[J]. Applied Surface Science, 2013, 286: 115-120. DOI:10.1016/j.apsusc.2013.09.030
[21]
ZHAO J, WANG B, FANG T. Adsorption and dehydrogenation mechanism of methane on clean and oxygen-covered Pd (100) surfaces: a DFT study[J]. Applied Surface Science, 2014, 320: 256-262. DOI:10.1016/j.apsusc.2014.08.195
X
