在燃煤电厂中，由于硫元素的存在，锅炉燃烧时会产生SO2和SO3等酸性气体[1]；当烟气温度低于200 ℃时，烟气中的酸性气体和水蒸气结合生成硫酸蒸气[2]；当烟气温度继续降低并低于其酸露点时，烟气中硫酸蒸气会发生结露[3]，并附着在换热设备上，这会导致换热设备腐蚀和灰堵，使传热恶化，影响锅炉设备的安全运行[4]。降低燃煤电厂锅炉含硫烟气温度是有效提高锅炉热效率、提高电除尘器效率以及降低脱硫塔耗水量最重要的措施之一[5-6]。在避免设备腐蚀的同时还需要提升锅炉效率，因此, 必须精确预测含硫烟气酸露点。
目前，烟气酸露点预测模型较多，但这些大都是依据半经验或者理论推导得来的[7-8]，其计算的酸露点远大于实际值[9]；当这些公式应用于预测烟气余热回收系统的酸露点时，可能会导致余热回收不充分，对于工程适用性较低，因此, 有必要对烟气酸露点预测模型进行改进[10]。
本研究基于硫酸蒸气冷却结露导电原理，搭建了含硫烟气酸露点测试实验台；通过该实验台测试SO3蒸气和H2O蒸气对烟气酸露点的影响，并将实验结果与现有酸露点预测模型进行对比，优选最佳预测模型，并依据实验数据对其进行改进。

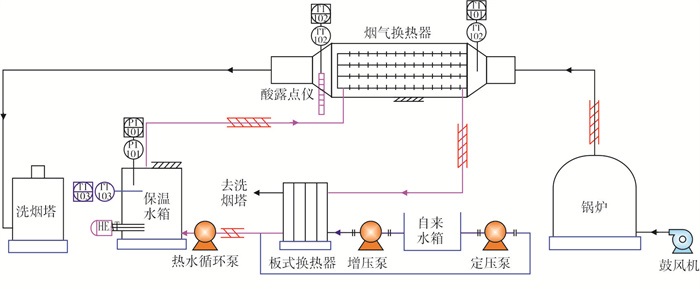

含硫烟气酸露点测试实验台主要由锅炉、烟道、自来水箱、烟气换热器、换热器变径、定压泵、保温水箱、电加热器、增压泵、洗烟塔、板式换热器、水管、酸露点仪及温度传感器等相关设备组成，如图 1所示。
首先，自来水箱中的水通过定压泵输送到保温水箱及换热器管中，通过电加热器加热保温水箱中的水至100 ℃以上，防止烟气温度降低到酸露点以下；定压泵设置一定的压力防止热水汽化，热水循环泵将保温水箱中的水与换热器中的水进行循环。然后，锅炉中的高温烟气通过烟道进入换热器中与热水换热，烟气温度降低，热水温度升高；热水再进入板式换热器与自来水箱的冷水进行换热，温度降低的热水再进入保温水箱中进行加热，通过热水循环泵进行循环。最后，板式换热器中的冷水与热水换热后经过增压泵进入洗烟塔清洗烟气，防止污染大气。
烟气酸露点主要受烟气中的SO3蒸气和H2O蒸气含量的影响，所以本研究采用含硫量较少的优质煤进行燃烧，忽略煤质中硫的影响，通过蠕动泵喷稀硫酸和水的方法进行实验。因为稀硫酸溶液在高温340 ℃以上会分解成SO3蒸气和H2O蒸气；在低温下SO3蒸气和H2O蒸气又会结合生成硫酸蒸气，当烟气温度继续降低达到其酸露点以下时，硫酸蒸气会形成稀硫酸雾；在该实验中通过喷入不同比例的水和稀硫酸，改变烟气中SO3蒸气和H2O蒸气的含量，从而实现改变烟气中SO3蒸气和H2O蒸气的分压，进而实现不同SO3蒸气和H2O蒸气含量条件下烟气酸露点的模拟测试。
整个系统正常循环运行时，通过计算向高温锅炉中通入不同比例的稀硫酸溶液和水溶液，在烟气换热器后方变径中放入酸露点仪测试设备，测试烟气酸露点。

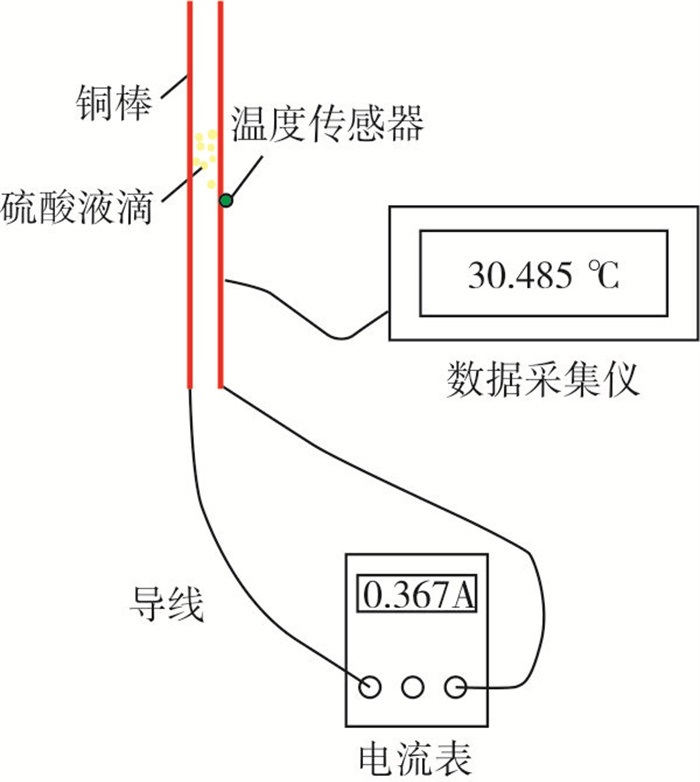

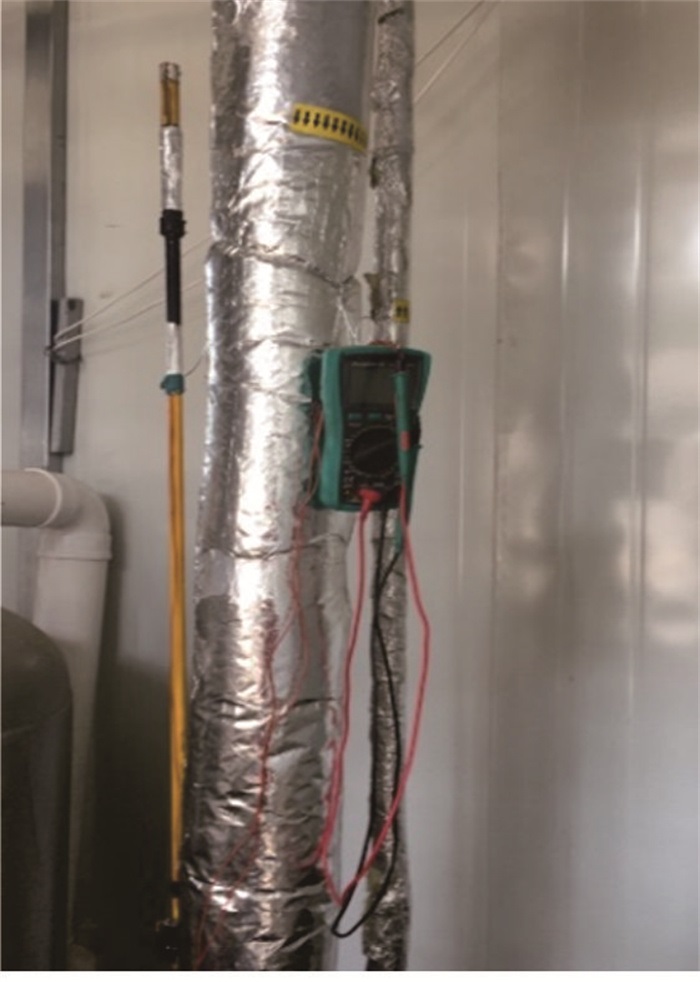

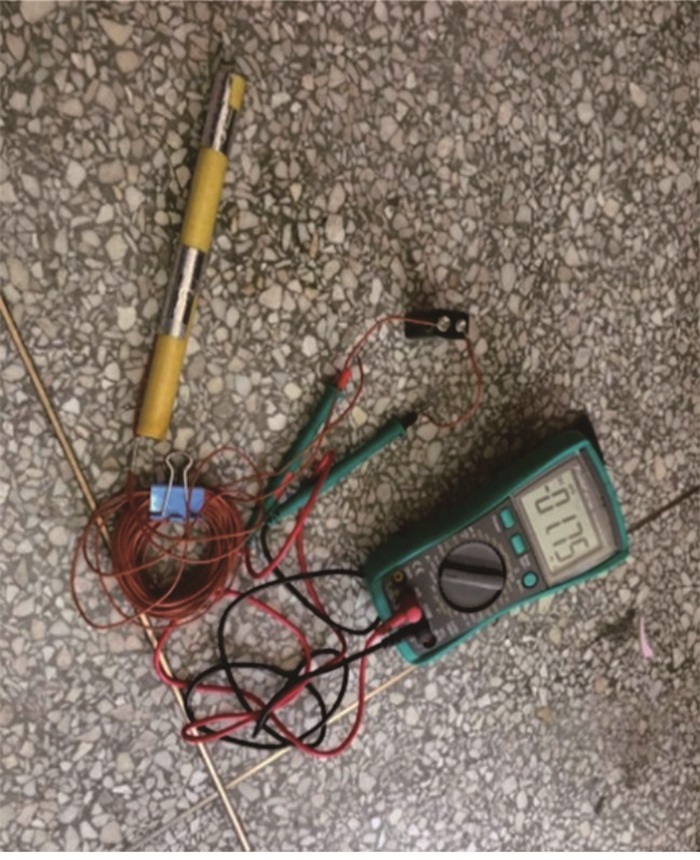

酸露点仪自制设备原理如图 2所示，主要包含了电木管、铜棒、万能表、导线、热电偶及数据采集仪，其中电木管为绝缘体，铜棒为导电体，热电偶及数据采集仪采集烟气酸露点。在绝缘电木管上布置两个铜片，间距约为0.4 mm，通过导线、电源、万能表形成环路，并在铜棒边缘粘贴3个热电偶；当烟气中硫酸蒸气未在铜棒之间结露时，该酸露点仪处于断路状态，电流表无示数；当硫酸蒸气在铜棒之间结露时，电路闭合，通过观察电流表的变化，并记录温度数据采集仪读数，从而确定烟气酸露点，如图 3所示。该自制实验设备经过了校核。基于硫酸蒸气结露导电原理，自制酸露点仪，并通过该设备进行酸露点的测试，如图 4所示。
本实验主要通过改变烟气中SO3和H2O的分压以得到不同组分烟气的酸露点。对于SO3分压的调节，本实验主要采用向锅炉炉膛定量添加稀硫酸溶液来实现；对于H2O蒸气分压的调节，主要通过向锅炉中定量添加水来实现。由于含硫烟气中主要成分为CO2、NO2、O2、H2O及硫酸蒸气，本研究将通过对燃烧的成分进行计算分析来设置SO3及H2O的分压。
通过将硫酸喷入锅炉中，高温燃烧获得硫酸蒸气，因为硫酸蒸气所占的分压极小，所以硫酸蒸气的分压不计入烟气压中；该实验中SO3蒸气分压分别为2.5×10-6 atm、5.0×10-6 atm、7.5×10-6 atm、10.0×10-6 atm(本研究中压力以atm计，1 atm=101 325 Pa)，对应的SO3蒸气体积分数分别为2.5×10-6、5×10-6、7.5×10-6、10.0×10-6，则对应的硫酸蒸气体积分数为5×10-6，10×10-6，15×10-6，20×10-6。在此条件下设置应往锅炉中喷入的硫酸溶液的量，实验测试不同SO3蒸气分压工况下含硫烟气酸露点。
该实验设定H2O蒸气的分压为0.05 atm、0.07 atm、0.10 atm、0.13 atm、0.15 atm，则对应的烟气中的H2O蒸气分压所占总压的比例分别为5%、7%、10%、13%、15%。在此条件下设置应往锅炉中喷入水的量，实验测试不同H2O蒸气分压工况下含硫烟气酸露点。基于上述方法，本实验共设计了25个工况。
SO3蒸气分压分别为2.5×10-6 atm和5.0×10-6 atm时，烟气酸露点实验测试结果如表 1所列。

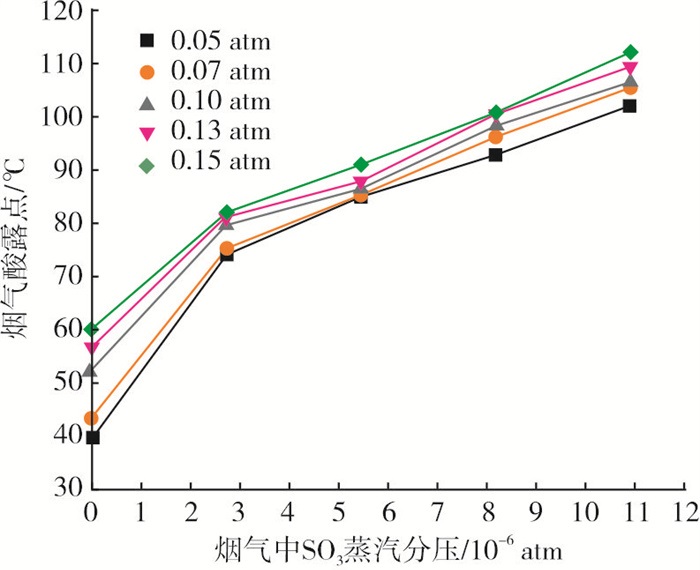

图 5为不同H2O蒸气分压下，烟气酸露点随SO3蒸气分压变化测试结果。结果表明，当SO3蒸气分压小于2.5×10-6 atm时，烟气酸露点增大速度较快；当SO3蒸气分压大于2.5×10-6 atm时，烟气酸露点增加斜率变小，这表明烟气中SO3蒸气分压越高，其酸露点增加得就越缓慢。总的来说，烟气酸露点随SO3蒸气分压增大呈对数增长趋势，烟气酸露点越高，在防止壁面设备腐蚀的条件下，烟气余热回收效率越低。
图 6为不同SO3蒸气分压下，烟气酸露点随H2O蒸气分压变化测试结果。结果表明，烟气酸露点随H2O蒸气分压增大呈线性增长趋势，这种增长斜率较小，表明酸露点增长得较为缓慢。结合图 5可知，烟气酸露点主要受SO3蒸气分压的影响较大，受H2O蒸气分压影响较小。

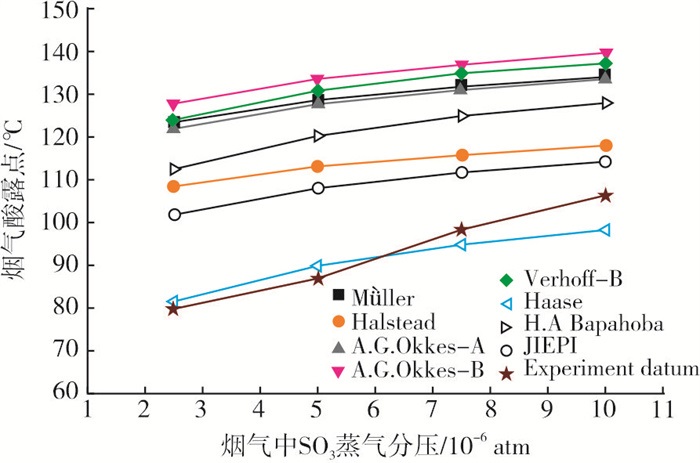

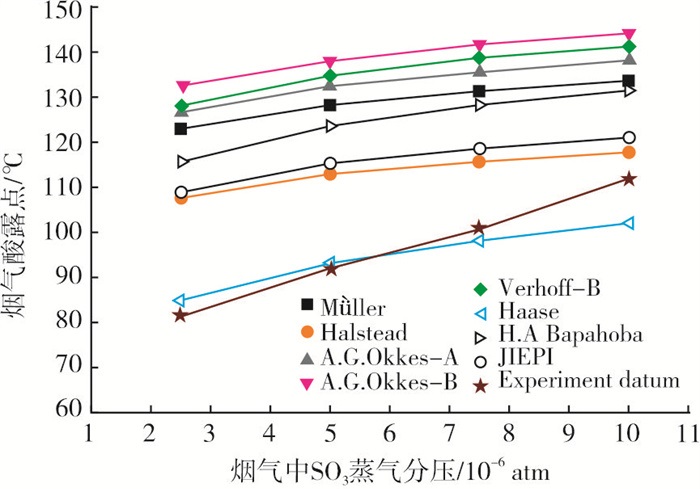

图 7和图 8分别是H2O蒸气分压分别为0.10 atm和0.15 atm时，不同公式计算出的烟气酸露点温度随SO3变化曲线的对比结果。从图 7和图 8可以看出，这些酸露点关联式计算出的酸露点值随SO3蒸气分压增大而增大。与实验数据对比结果表明，Haase公式计算出的酸露点明显接近于实验实测值，而其余公式计算出的酸露点均远高于实测值。

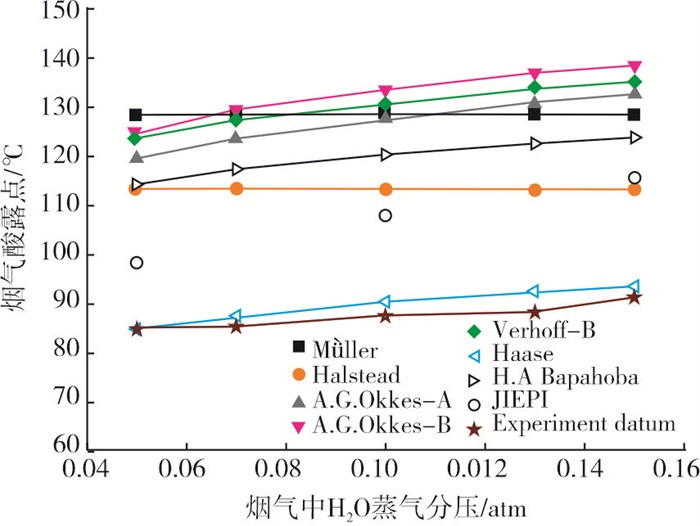

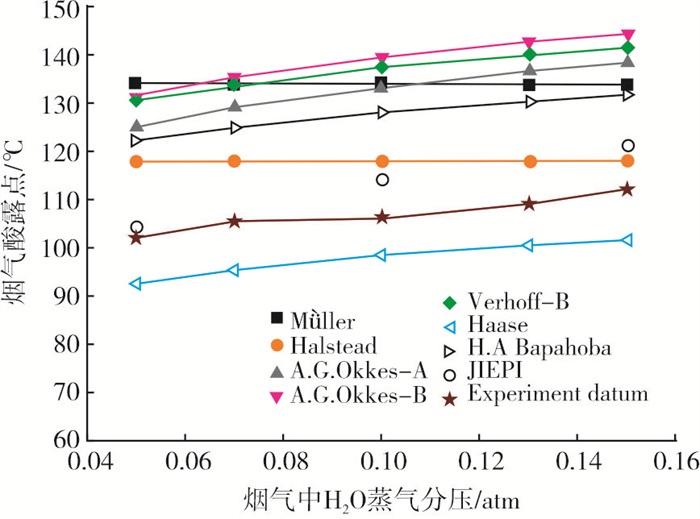

图 9和图 10分别是SO3蒸气分压为5×10-6 atm和10×10-6 atm时，不同公式计算出的烟气酸露点随H2O蒸气分压变化曲线的对比结果。从图 9和图 10可以看出，除了Mǜller公式和Halsted公式中未考虑H2O蒸气对酸露点的影响，所以趋势不变化，其余酸露点估算公式得出的酸露点值随H2O蒸气含量增大而增大。与实验数据对比结果表明，Haase公式计算出的结果虽然接近于实验实测值，但在SO3蒸气分压较大时，Haase公式计算的结果低于实验数据。烟气酸露点的预测模型见表 2。
由上述测试结果可知，Haase公式是最接近实验测试值的；但在SO3蒸气分压较大的工况下，该公式计算出的酸露点低于实验值；如果对该公式不加以修正，直接运用到实际工程中，会造成设备的腐蚀。因此，本节基于实验测试结果，对该公式进行改进。Haase公式如式(1)所示，并且已知是SO3蒸气分压这部分的原因导致计算结果低于实验实测值，本节主要对该部分进行修正，采用标准简面体爬山法+通用全局优化法来重新预测此关系式，改进后的模型如式(2)所示。
式中：pH2O为烟气中H2O蒸气分压，atm；pSO3为烟气中SO3蒸气分压，atm；压力单位之间换算关系：1 atm=101 325 Pa。
式中：pSO3′为烟气中SO3蒸气的分压，atm；pH2O′为烟气中H2O蒸气的分压，atm。

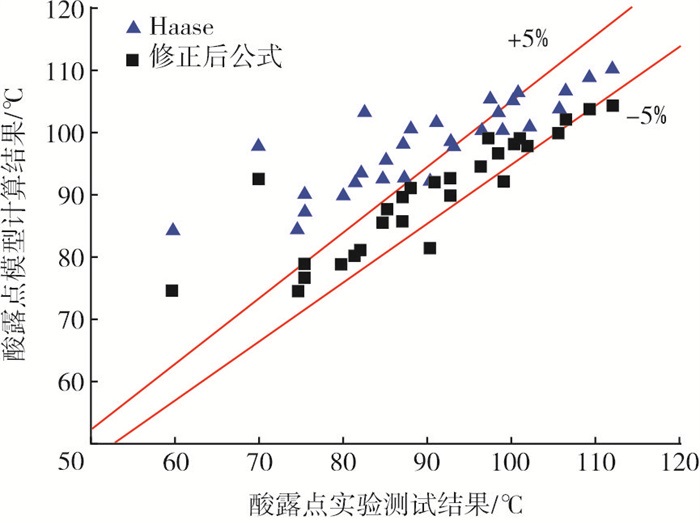

该预测烟气酸露点模型适用范围：2.5×10-6 atm≤pSO3′≤10×10-6 atm，0.05 atm≤pH2O′≤0.15 atm。为了保证改进后酸露点预测模型的可靠性，本节将改进后的模型预测结果与实验数据再次进行了对比，采用了不同工况下的29组数据进行对比，对比结果如图 11所示。结果表明，改进后酸露点预测模型计算结果与实验数据误差总体在±5%以内，满足实际工程要求。
本研究探究了含硫烟气酸露点测试原理，进行了实验台搭建，测试了不同工况下的烟气酸露点，并重新进行了模型预测，得出如下结论：
(1) 基于H2SO4蒸气冷却结露导电原理，搭建了含硫烟气酸露点测试实验台，根据自制酸露点仪测试了SO3蒸气和H2O蒸气对烟气酸露点的影响。
(2) 烟气酸露点随SO3蒸气分压的增加而增高，并呈对数趋势增长；烟气酸露点随H2O蒸气分压的增加而增高，但呈较缓慢的线性增长趋势；烟气酸露点主要受SO3蒸气分压的影响。
(3) 通过实验测试结果与现有酸露点公式对比分析可得，Haase公式较为接近实验数据，并对其进行了改进，所得的预测模型误差在±5%以内，满足实际工程的要求。
